تفاصيل المنتج
مكان المنشأ: الولايات المتحدة
اسم العلامة التجارية: Analog Devices ADI

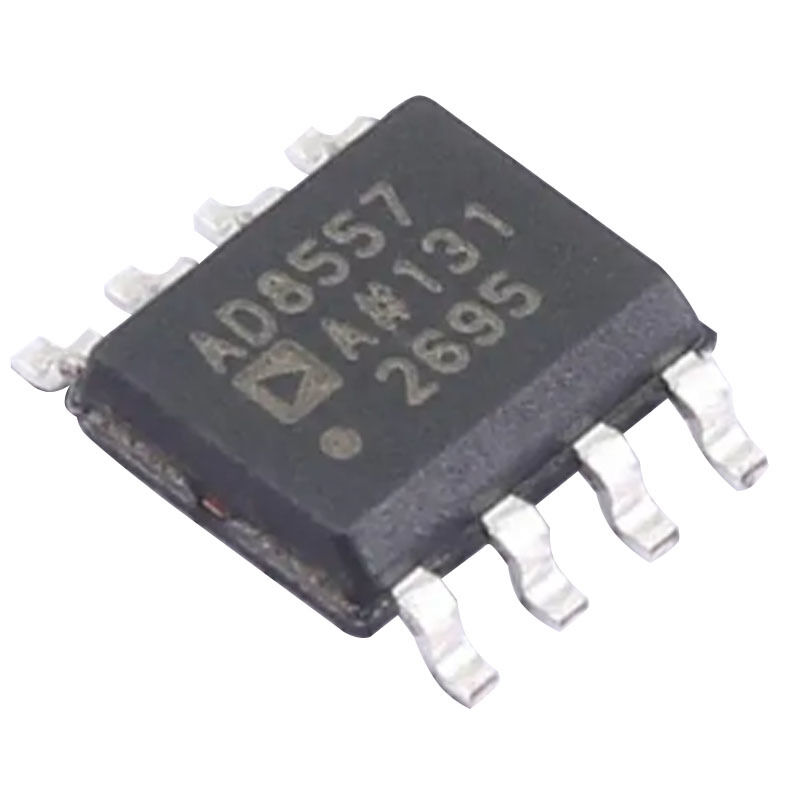

رقم الموديل: AD8557ARZ-REEL7
شروط الدفع والشحن
تفاصيل التغليف: سيتم تعبئة البضائع في كرتون ملفوف بالكامل بشريط لاصق. من أجل خفض تكلفة الشحن، سيتم ضغط حجم الكرتون د
القدرة على العرض: 50000 قطعة / قطع أسبوع
مسلسل: |
AD8557ARZ-REEL7 |
كتالوج المنتجات: |
مكبرات الصوت التشغيلية الدقيقة |
عدد مكبرات الصوت: |
قناة واحدة |
منتج عرض النطاق الترددي (GBP): |
2MHz |
تيار انحياز الإدخال (Ib): |
18nA |
جهد إزاحة الإدخال (Vos): |
2μV |
نسبة رفض الوضع المشترك (CMRR): |
85dB |
تيار الإخراج: |
25 مللي أمبير |
انحراف درجة حرارة جهد إزاحة الإدخال (Vos TC): |
65 ن فولت/درجة مئوية |
تيار هادئ (Iq): |
1.8 مللي أمبير |
العرض الفردي: |
2.7 فولت إلى 5.5 فولت |
الحد الأقصى لانتشار العرض (Vdd-Vss): |
5.5 فولت |
كثافة الضوضاء (إن): |
32nV/√ هرتز @ 1 كيلو هرتز |
تيار إزاحة الإدخال (Ios): |
4nA |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +125 درجة مئوية |
مسلسل: |
AD8557ARZ-REEL7 |
كتالوج المنتجات: |
مكبرات الصوت التشغيلية الدقيقة |
عدد مكبرات الصوت: |
قناة واحدة |
منتج عرض النطاق الترددي (GBP): |
2MHz |
تيار انحياز الإدخال (Ib): |
18nA |
جهد إزاحة الإدخال (Vos): |
2μV |
نسبة رفض الوضع المشترك (CMRR): |
85dB |
تيار الإخراج: |
25 مللي أمبير |
انحراف درجة حرارة جهد إزاحة الإدخال (Vos TC): |
65 ن فولت/درجة مئوية |
تيار هادئ (Iq): |
1.8 مللي أمبير |
العرض الفردي: |
2.7 فولت إلى 5.5 فولت |
الحد الأقصى لانتشار العرض (Vdd-Vss): |
5.5 فولت |
كثافة الضوضاء (إن): |
32nV/√ هرتز @ 1 كيلو هرتز |
تيار إزاحة الإدخال (Ios): |
4nA |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +125 درجة مئوية |
AD8557 هو مضخم إشارة حساس بدون انحراف يتميز بقدرات كسب وإزاحة خرج قابلة للبرمجة رقميًا. تم تصميم هذا المضخم لتحويل مخرجات مستشعرات الضغط وجسور الإجهاد المتغيرة بدقة وسهولة إلى نطاقات جهد خرج محددة، مع تضخيم دقيق للعديد من مخرجات المستشعرات التفاضلية أو أحادية الطرف الأخرى. باستخدام تقنية Auto-Zero و DigiTrim الخاصة ذات الضوضاء المنخفضة، يوفر AD8557 حلاً لمعالجة الإشارات دقيقًا ومرنًا في حزمة مدمجة. يمكن برمجة الكسب رقميًا عبر نطاق واسع من 28 إلى 1300 عبر واجهة بيانات تسلسلية. يتم محاكاة تعديل الكسب بالكامل في الدائرة قبل برمجته بشكل دائم باستخدام تقنية فتيل السيليكون المتعدد الموثوقة. يتم أيضًا برمجة جهد إزاحة الخرج رقميًا بشكل مشابه ويتناسب مع جهد الإمداد. بالإضافة إلى جهد إزاحة الدخل المنخفض للغاية، وانحراف جهد إزاحة الدخل، ونسب الرفض العالية جدًا للإشارة المشتركة DC و AC (CMRR)، يشتمل AD8557 على مصدر تيار سحب لأعلى عند دبابيس الدخل ومصدر تيار سحب لأسفل عند دبوس VCLAMP. يتيح تثبيت الخرج عبر جهد مرجعي خارجي لـ AD8557 تشغيل محولات تناظرية إلى رقمية (ADCs) ذات الجهد المنخفض بأمان ودقة. عند استخدامه مع ADC يشارك نفس الإمداد مثل المرجع، تظل دقة النظام غير متأثرة بتقلبات جهد الإمداد العادية. دقة تعديل جهد إزاحة الخرج أفضل من 0.4٪ من الفرق بين VDD و VSS. يضمن قفل الضبط الدقيق بعد تعديل الكسب والإزاحة مزيدًا من الموثوقية في الميدان. يعمل AD8557 في نطاق درجة حرارة من -40 درجة مئوية إلى +125 درجة مئوية. يتم تشغيل هذا الجهاز بواسطة جهد إمداد واحد يتراوح من 2.7 فولت إلى 5.5 فولت وهو متاح في حزمة SOIC ذات 8 دبابيس وحزمة LFCSP ذات 4 مم × 4 مم و 16 دبوسًا.
ميزات المنتج
جهد إزاحة منخفض للغاية: بحد أقصى 12 ميكروفولت عبر نطاق درجة الحرارة بالكامل
انحراف جهد إزاحة دخل منخفض للغاية: بحد أقصى 65 نانوفولت/درجة مئوية
نسبة رفض الإشارة المشتركة عالية: بحد أدنى 96 ديسيبل
كسب وإزاحة خرج قابلة للبرمجة رقميًا
نطاق الكسب من 28 إلى 1300
متوافق مع متطلبات التطبيقات السيارات
واجهة تسلسلية أحادية الناقل
مستقر مع أي حمل سعوي
حزم SOIC و LFCSP
نطاق جهد التشغيل من 2.7 فولت إلى 5.5 فولت
التطبيقات
مستشعرات السيارات
مستشعرات الضغط والموضع
استشعار التيار الدقيق
مضخمات الحرارية
موازين صناعية
موازين الإجهاد
|
