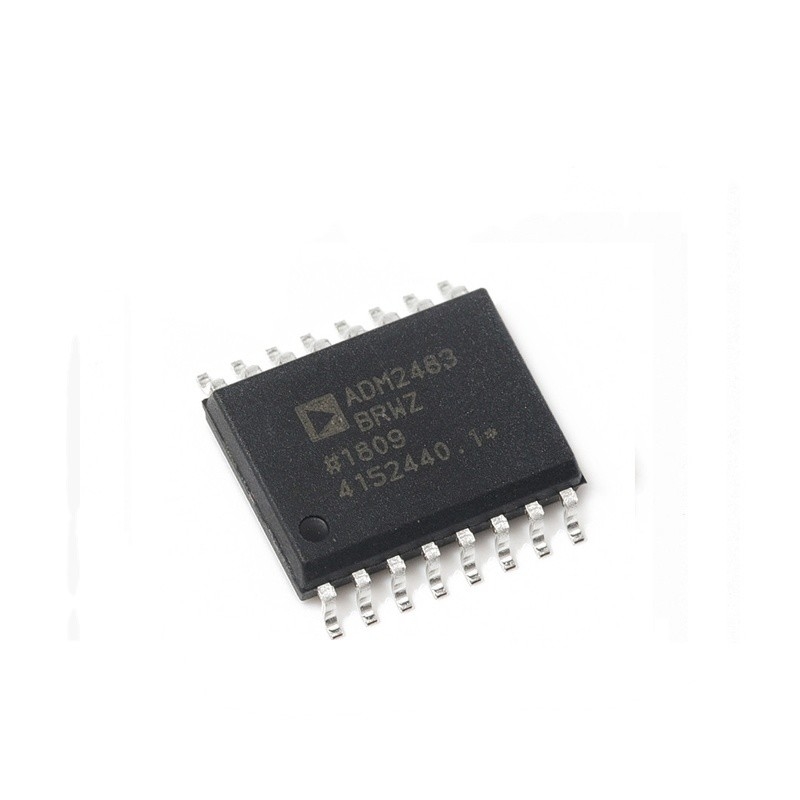

يعد جهاز الإرسال والاستقبال التفاضلي لـ ADM2483 مكونًا متكاملًا ومعزولًا جلفانيًا مصممًا لاتصال البيانات ثنائية الاتجاه على خطوط نقل ناقل متوازنة ومتعددة الناقلات. يتوافق مع ANSI EIA/TIA-485-A و ISO 8482: 1987 (E). باستخدام تقنية iCoupler للأجهزة التناظرية ، يجمع ADM2483 بين عزل ثلاثي القنوات ، وبرنامج تشغيل خط تفاضلي من ثلاث حالات ، ومستقبل إدخال تفاضلي في حزمة واحدة. يتم تشغيل الجانب المنطقي للجهاز إما بإمداد 5 فولت أو 3 فولت ، ويستخدم جانب الحافلة إمدادًا 5 فولت فقط. ADM2483 محدودة في الحد الأدنى لتقليل الانعكاسات مع خطوط النقل التي تم إنهاءها بشكل غير صحيح. يحد معدل SLEW المتحكم فيه من معدل البيانات إلى 500 كيلو بايت في الثانية. تبلغ مقاومة إدخال الجهاز 96 كيلو بايت ، مما يتيح ما يصل إلى 256 جهاز إرسال استقبال في الحافلة. يحتوي سائقه على ميزة تمكين عالية. يتم توصيل المخرجات التفاضلية للسائق والمدخلات التفاضلية للمستقبل داخليًا لتشكيل منفذ I/O التفاضلي. عندما يتم تعطيل برنامج التشغيل أو عند VDD1 أو VDD2 = 0 V ، فإن هذا يفرض الحد الأدنى من التحميل على الحافلة. كما يتم توفير ميزة تعطيل المتلقي النشط ، والتي تتسبب في إدخال استلام الإخراج في حالة مقاومة عالية ، أيضًا. تحتوي مدخلات المتلقي على ميزة حقيقية آمنة من الفشل تضمن مستوى إخراج المتلقي المرتفع عندما تكون المدخلات مفتوحة أو مختصرة. هذا يضمن أن مخرجات المتلقي في حالة معروفة قبل بدء الاتصال وعند النقطة التي ينتهي فيها الاتصال.
