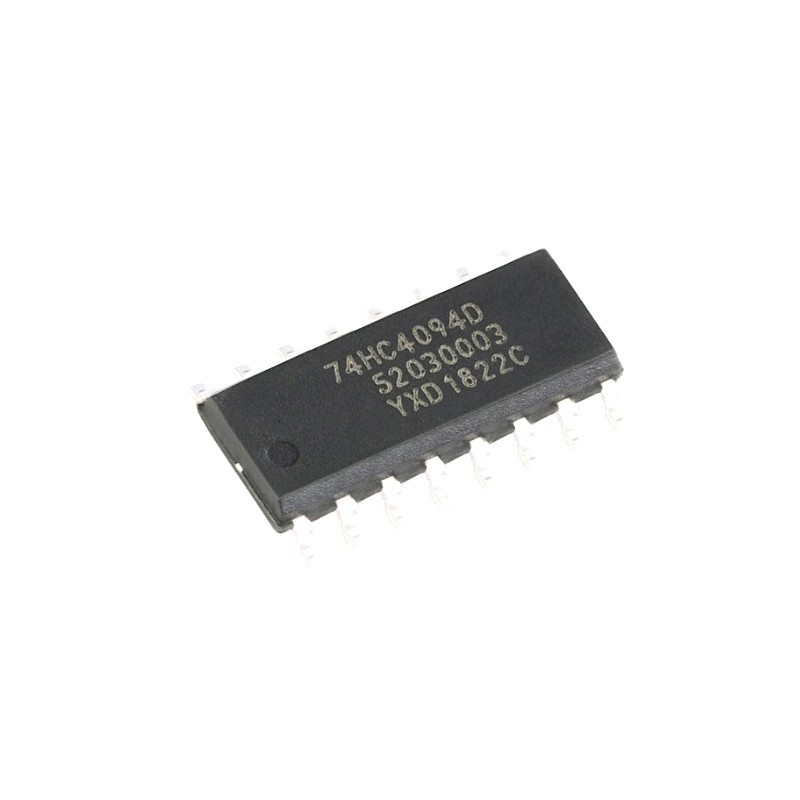

74HC4094؛ 74HCT4094 هو سجل تحول متسلسل / متسلسل أو متوازي 8 بت مع سجل تخزين ومخرجات ثلاثية الحالات.
كل من سجل التحول والتخزين لديها ساعات منفصلة. جهاز يحتوي على مدخلات متسلسلة (د) واثنين من المخرجات المتسلسلة (QS1 و
QS2) لتمكين التسلسل. يتم تحويل البيانات على الانتقالات من المنخفض إلى العالي من مدخل CP.البيانات متوفرة في QS1 على الانتقالات منخفضة إلى عالية من مدخل CP للسماح بالتسلسل عندما تكون حواف الساعة سريعةتتوفر نفس البيانات في QS2 على الانتقال التالي من أعلى إلى أدنى من مدخل CP للسماح بالتسلسل عندما تكون حواف الساعة بطيئة.يتم نقل البيانات في سجل المناوبات إلى سجل التخزين عندما يكون مدخل STR مرتفعًاتظهر البيانات في سجل التخزين في المخرجات كلما كان مدخل تشغيل الإخراج (OE) مرتفعًا. يؤدي انخفاض OE إلى افتراض حالة OFF عالية العائق.لا يؤثر تشغيل مدخل OE على حالة السجلاتوتشمل المدخلات ثنائيات مشبك. وهذا يسمح باستخدام المقاومات الحد من التيار لتواصل المدخلات إلى التوترات التي تتجاوز VCC.
